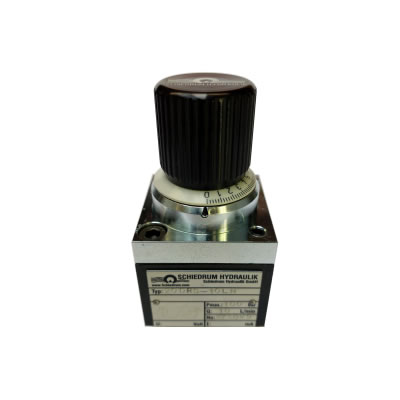

德国Schiedrum Hydraulik 流量控制阀 30 D系列

三通控制阀是并联插入压力平衡器的流量控制阀。该阀可自动调节可调节流量，不受工作或排水管路压力变化的影响。使用此阀，可通过刻度控制旋钮在零和额定流量之间调节孔口范围。对于广泛的应用，额定流量不受粘度或污染的影响。这是通过我们开发的具有孔口设计的设定节流阀实现的。该设定节流阀通过叠加工作，从而实现定义的体积流量而不会漏油。因此可以设置非常小的流量。

描述：

三通节流阀

旋钮， 设置角度 150°

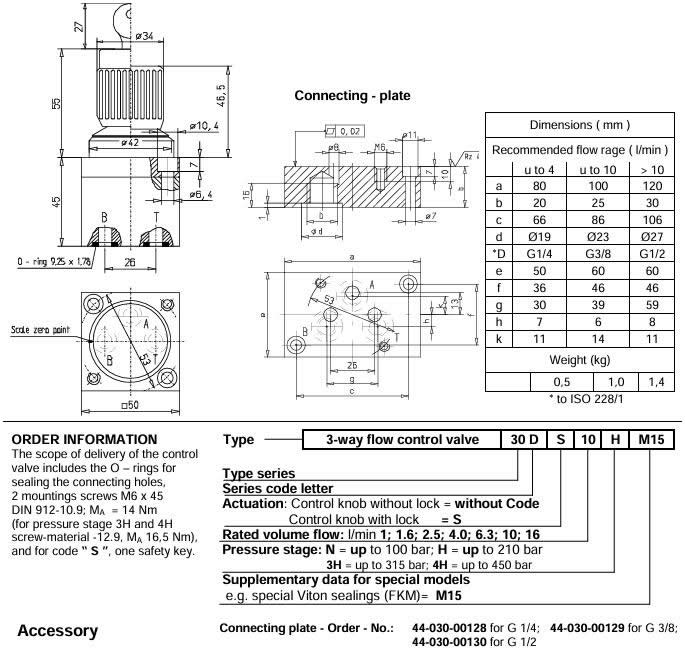

面板结构 NG 8

符合 Schiedrum 标准的孔型

7 个标称体积流量范围 1 l/min 至 16 l/min

最小可控体积流量约 10 cm3/分钟

Pmax最高 450 bar

特点：

• 安装在带管道连接件的连接板上，中间板 - 用于垂直连杆或控制块的元件

• 7 个标称调节流量范围

• 刻度旋转按钮，调节角度 150°

• 控制旋钮可随意锁定 - VW 锁定 E 10

• 标准密封材料 Buna N/NBR，其他材料也可
